詳細說明
給排水設備的給水設備終中的空氣由真空消除器進入穩流罐,罐內真空遭到破壞,確保了自來水管網不產生負壓,用水高峰過后,系統又恢復到正常供水狀態。
不銹鋼貯罐有個很顯著的特點:罐體密封性能優異,徹底杜絕了空氣中有害物質和蚊蟲的侵入,確保罐內存放的液體不會受到外界污染,不會滋生紅蟲,因此不銹鋼儲罐大多用來儲運食品,藥品,并廣泛的用于釀酒業和乳業。

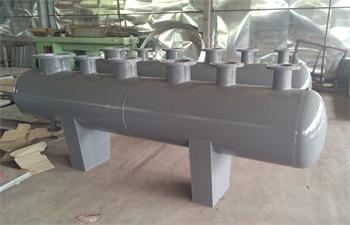

集分水器是由分水器和集水器組合而成的水流量分配和會集裝置。分水器是將一路進水通過一個容器分為幾路輸出的設備,而集水器則是將多路進水通過一個容器一路輸出的設備。其管理若干的支路管道,分別包括回水支路和供水支路,其較大多為DN350-DN1500不等,用鋼板制作,其需要安裝壓力表溫度計。它一方面將主干管的水按需要進行流量分配,保證各區域分支環路的流量滿足負荷需要,同時還要將各分支回路的水流匯集,并且輸入回水主干管中,實現循環運行。其回水再利用,可達到更節能的效果,可以同時滿足供熱與制冷的需要,其廣泛應用于鍋爐、中央空調、工業循環冷卻水系統、熱水系統。
集分水器功能與作用
分集水器由分水主管和集水主管組成,分水主管連接于管網系統的供水管,它的主要作用是將來自于管網系統熱水通過埋在地板下的地暖管分配到室內需地板采暖的各房間。熱水在地暖管中流動時,將熱量傳遞到地板,再通過地板向室內輻射傳熱。
分汽缸是鍋爐的主要配套設備,用于把鍋爐運行時所產生的蒸汽分配到各路管道中去,分汽缸系承壓設備,屬壓力容器,其承壓能力,容量應與配套鍋爐相對應。分汽缸主要受壓元件為:封頭,殼體材料等。
集分水器結構
分汽缸主要受壓元件為:封頭、殼體、法蘭材料均為Q235-B、20#、16MnR,規格型號為ф159-ф1500,工作壓力為1-2.5MPa,工作溫度:0~400℃,工作介質:蒸汽、冷熱水、壓縮空氣。特殊規格型號可根據用戶要求另行安排設計。
集分水器特點
1、規范化生產,無論分氣缸產品大小其環縫均采用自動焊焊接工藝,產品美觀、安全可靠。
2、品種齊全,適用范圍廣,工作壓力最高可達16Mpa。
3、產品質量保證。每臺分氣缸均按國家標準制造、檢驗與驗收。分氣缸出廠時由工廠檢驗合格后經當?shù)刭|(zhì)量技術監督局監檢出廠。確保分氣缸質量萬無一失。分氣缸檢驗合格證明圖紙等。
4、用戶有特殊要求時,可根據分氣缸用戶需要設計制造。
集分水器的應用
1、地板采暖系統的,分集水器管理若干的支路管道,并在其上面安裝有排氣閥,自動恒溫閥等,一般為銅質較多。口徑小,多位DN25-DN40之間。
2、空調水系統,或其它的工業水系統中的,同樣管理若干的支路管道,分別包括回水支路和供水支路,但其較大多位DN350-DN1500不等,用鋼板制作,屬于壓力容器類專業制造公司,其需要安裝壓力表溫度計,自動排氣閥,安全閥,放空閥等,2個容器之間需要安裝壓力調節閥,且需要有自動旁通管路輔助。
3、自來水供水系統,分水器的使用有效的避免了自來水管理方面的漏洞,集中安裝、管理水表,并且配合單管多路使用降低了管材采購成本,而且極大的降低了施工時間,提高了效率。自來水分水器通過異徑直接連接于鋁塑主管道,在水表池(水表房)中集中安裝水表,做到一戶一表,戶外安裝、戶外查看。目前全國各地戶表改造正在大范圍進行中。
集分水器的分類
功能和結構上來看,分集水器分為三種類型:基本型,標準型和功能型。
基本型:由分水干管和集水干管組成。在分集水干管的每個分支口上裝有球閥,同時分集水干管上分別裝有手動排氣閥。基本型分水器不具備流量調節功能。
標準型:標準型分集水器結構上與基本型相同,只是將各干管上的球閥由流量調節閥取代。將兩干管上的手動排氣閥由自動排氣閥取代。標準型分集水器可對每個環路的流量做精密調節,甚至豪華標準型分集水器的流量調節可實現人工智能調節。
功能型:功能性分集水器除具備標準型分集水器的所有功能外,同時還具有溫度、壓力顯示功能、流量自動調節功能、自動混水換熱功能、熱能計量功能、室內分區溫度自動控制功能、無線及遠程遙控功能。
集分水器的材料選用
為了防止銹蝕,分集水器一般采用耐腐蝕的金屬或合成材料制成。常用的材料有碳鋼和不銹鋼。分集水器由筒體、封頭、接管及附件(補強圈、法蘭)組成。分集水器(含連接件等)的內外表面應光潔,不得有裂紋、砂眼、冷隔、夾渣、凹凸不平等缺陷,表面電鍍的連接件,色澤應均勻,鍍層牢固,不得有脫鍍的缺陷。
集分水器的安裝注意事項
1、分、集水器應在開始鋪設加熱管之前進行安裝。當水平安裝時,一般宜將水分器安裝在上,集水器安裝在下,中心距宜為200mm,集水器中心距地面應不小于300mm.當垂直安裝時,分、集水器在下端距地面應不小于150mm。
2、位置宜設在便于控制、維修、且有排水管道處、如廁所、廚房等處。不宜設于臥室、起居室、更不宜設于貯藏間內、櫥柜內、也可設在室內管道井內。
3、對于半越層的房間,分、集水器應設在高點或高、低區分別設置;對于全越(復式)結構,則應設在上、下層對應的統一干管上。
